Производство аппаратов ВКК
Аппарат ВКК представляет собой конструкцию вертикального сосуда с коническим верхним и нижним днищем, широко применяемую в химической, пищевой, нефтехимической и фармацевтической отраслях промышленности. Рассмотрим подробнее процесс производства и конструктивные особенности аппаратов ВКК.
Особенности конструкции
Особенностью конструкции аппарата ВКК является наличие двух конических днищ, расположенных сверху и снизу цилиндрического корпуса. Такая форма позволяет оптимально распределять нагрузки и улучшает циркуляцию содержимого внутри аппарата, снижая вероятность застревания твердых частиц и образования осадка.

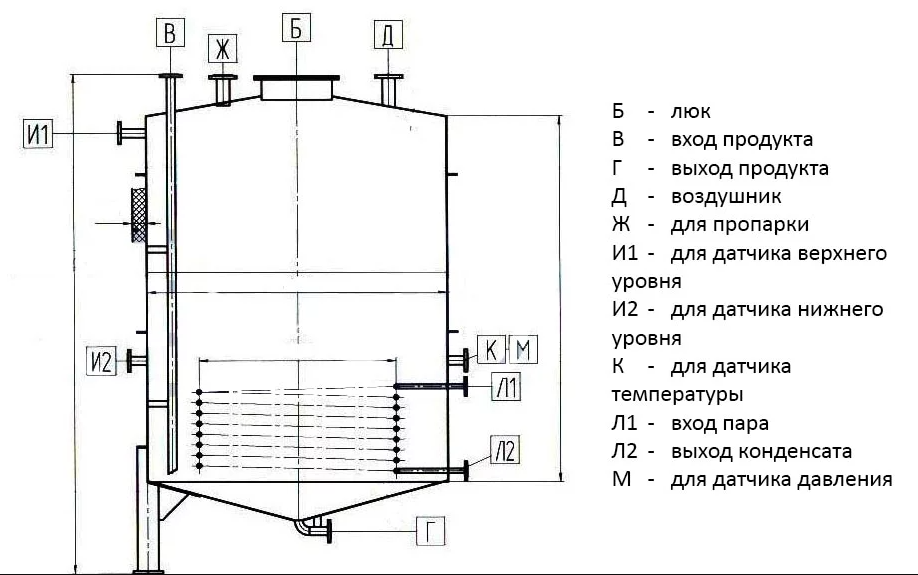

Верхнее днище оснащено люком или патрубком для загрузки сырья, ввода реагентов и осмотра внутренней части аппарата. Нижнее днище оборудовано патрубком слива и штуцером для отбора проб.
Корпус аппарата изготавливается из высокопрочной углеродистой или нержавеющей стали, обладающей стойкостью к агрессивным средам и механическим нагрузкам.
Функциональность конструкции
Аппарат ВКК предназначен для смешивания, нагрева, охлаждения, отстаивания и перемешивания различных технологических растворов и суспензий. Благодаря своей форме, устройство легко адаптируется к различным производственным условиям и обладает широким спектром функциональности:
- Перемешивание ингредиентов;
- Нагрев и охлаждение рабочей среды;
- Хранение готовой продукции;
- Фильтрация примесей и осадков.
Это позволяет применять аппараты ВКК практически во всех областях химической технологии и переработки пищевых продуктов.
Изготовление аппаратов ВКК
Процесс изготовления аппаратов ВКК включает несколько этапов:
- Проектирование и подбор необходимых комплектующих.
- Подготовка листового проката, сверление отверстий и резка заготовок.
- Формовка корпусных деталей методом вальцевания и гибки листов.
- Сборка и сварка отдельных элементов корпуса.
- Контроль качества сварных швов методами неразрушающего контроля.
- Испытание готового изделия на герметичность и механическую прочность.
Производственный процесс ведется в строгом соответствии с действующими стандартами и техническими условиями, что гарантирует высокое качество и надежность изготовленных аппаратов.
Конструктивные исполнения
Аппарат ВКК может иметь различное исполнение в зависимости от конкретных потребностей заказчика и особенностей технологического процесса:
- По типу присоединения: фланцы, резьбовые соединения, приварные патрубки.
- По диаметру корпуса: стандартные размеры D = 400 мм, 600 мм, 800 мм и др., возможно изготовление нестандартных размеров.
- По высоте установки: низкие (до 2 метров), средние (2–4 метра), высокие (более 4 метров).
- По назначению: теплообменники, отстойники, реакторы, хранилища и прочие варианты.
Также возможна комплектация дополнительными элементами, такими как мешалки, обогреватели, датчики уровня и давления, системы автоматического управления процессом.
Технические требования
При изготовлении аппаратов ВКК предъявляются повышенные требования к качеству используемых материалов и точности сборки:
- Сталь должна соответствовать маркам, указанным в стандарте ГОСТ.
- Поверхностная шероховатость и геометрические размеры должны отвечать заданным параметрам чертежа.
- Аппарат подлежит испытанию на герметичность давлением воды или воздуха.
- Требуется проведение ультразвукового контроля сварных соединений.
Соблюдение указанных норм обеспечивает надежность и безопасность эксплуатации оборудования в течение длительного срока службы.
Комплектация
Стандартная комплектация аппарата ВКК включает:
- Корпус аппарата с крышкой и днищем.
- Люки и смотровые окна для удобства визуального контроля состояния содержимого.
- Патрубки подачи и отвода теплоносителя, продуктовых потоков и газов.
- Теплоизоляционный слой (при необходимости теплоизоляции аппарата).
- Утепляющие кожухи и крепления.
Дополнительно возможна установка:
- Мешалок различных типов (лопастных, турбинных, пропеллерных);
- Автоматизированных систем управления температурой и уровнем заполнения;
- Элементы крепления для подъемных механизмов и транспортных устройств.
Таким образом, аппарат ВКК отличается высоким качеством исполнения, универсальностью применения и способностью адаптироваться к разнообразным технологическим процессам.
Технические характеристики
№
|
Параметры
|
Значение
|
|
1
|
Номинальный объем, м3
|
9
|
|
2
|
Днища
|
конические
|
|
3
|
Плотность рабочей среды, кг/м3
|
до 950
|
|
4
|
Максимальная температура стенки, ºС
|
+70
|
|
5
|
Внутреннее избыточное давление
|
налив
|
|
6
|
Минимальная температура стенки, ºС
|
-35
|
|
7
|
Расчетный срок службы, лет
|
20
|
|
8
|
Марка стали основных конструкций
|
AISI 304
|
|
9
|
Наличие теплообменного устройства
|
по запросу
|
|
10
|
Наличие теплоизоляции (минеральной плиты и защитного кожуха)
|
по запросу
|
|
11
|
Габаритные размеры, мм (диаметр х высота с днищами)
|
2130х3550
|
Эксплуатационные характеристики
Характеристики
|
Показатели
|
|
Диапазон температур
|
от -60 до +50°С
|
|
Параметры внутреннего давления
|
0,7 МПа
|
|
Плотность среды наполнения
|
до 1000 кг/м
|
|
Сейсмичность
|
до 6 баллов
|
|
Устойчивость к коррозии
|
высокая
|
Варианты исполнения
Наименование
|
Виды, применяемые в разных условиях
|
|
Сталь корпуса
|
- углеродистая – Ст3сп
- низколегированные – 16 ГС, 09Г2С, 10Г2
- кислотостойкие –12Х18Н10Т, 08Х18Н10 и зарубежные аналоги
|
|
Антикоррозийная защита
|
Особо крепкие лакокрасочные материалы
|
|
Утепление, поддержание постоянной температуры
|
Пенополиуретан (ППУ изоляция с внешним оцинкованным слоем), минеральные плиты, защитные кожухи, теплообменники
|
|
Штуцеры
|
Специальные штуцеры для герметичных сварных емкостей, работающих под давлением
|
|
Опоры для вертикальной установки
|
- Высота в зависимости от места установки
- Стальные стойки или лапы
- Прочность конструкции, согласно расчетам
|
